I moduli ricetrasmettitori ottici accoppiati a fibra-modalità-singola-funzionano tramite la tecnologia laser





I moduli ricetrasmettitori ottici accoppiati a fibra-modalità-singola{2}}utilizzano diodi laser a semiconduttore per convertire i segnali elettrici in fasci di luce focalizzati con precisione che si propagano attraverso nuclei di fibra stretti da 9-micron. Questi moduli si basano sulla tecnologia laser anziché sui LED perché solo i laser possono produrre la luce coerente e a lunghezza d'onda stretta-necessaria per la trasmissione di dati a lunga-distanza e ad alta-velocità su fibra monomodale.





Principio operativo principale: conversione fotoelettrica



I ricetrasmettitori ottici funzionano attraverso due processi sincronizzati alloggiati all'interno di un modulo compatto. Il sottogruppo ottico di trasmissione (TOSA) contiene il diodo laser che converte i segnali elettrici in luce, mentre il sottogruppo ottico di ricezione (ROSA) ospita il fotodiodo che riconverte la luce in entrata in segnali elettrici.

Il diodo laser funziona attraverso la fisica dei semiconduttori. Quando la corrente elettrica supera un livello di soglia, gli elettroni nel materiale semiconduttore rilasciano fotoni attraverso un'emissione stimolata. Il laser richiede una corrente di polarizzazione CC leggermente maggiore della corrente di soglia per emettere luce, e solo le correnti che superano questa soglia producono l'uscita del laser. Questo controllo preciso consente la rapida modulazione on-off necessaria per codificare i dati digitali come impulsi luminosi.



Perché i laser sono essenziali per la trasmissione-modale singola



I moduli ricetrasmettitori ottici accoppiati a fibra-modale-singola{2}}richiedono la tecnologia laser poiché la fibra monomodale-modale ha un diametro del nucleo stretto di 9-micron che consente la propagazione di una sola modalità di luce. Ciò richiede ricetrasmettitori con laser che operano a lunghezze d'onda maggiori con dimensioni dello spot più piccole e larghezza spettrale più ristretta. Le sorgenti LED utilizzate nei ricetrasmettitori multimodali non possono raggiungere questa precisione.

I ricetrasmettitori a modalità singola- utilizzano in genere tipi laser FP (Fabry-Perot), DFB (feedback distribuito) o EML (laser modulato esternamente), che funzionano principalmente a lunghezze d'onda di 1310 nm o 1550 nm. Queste lunghezze d'onda sono state selezionate perché l'attenuazione della fibra ottica raggiunge livelli minimi in questi punti specifici dello spettro infrarosso.

Il raggio di uscita coerente del laser soddisfa i vincoli fisici dell'accoppiamento della fibra monomodale-. L'efficienza dell'accoppiamento tra fibre mono-modali e diodi laser dipende dall'ottimizzazione della struttura ottica e dei parametri di accoppiamento, con fattori quali la lunghezza d'onda del laser, il raggio della vita del fascio, la configurazione delle lenti e le tolleranze di allineamento precise.



Tipi di laser e distanza di trasmissione



Diverse tecnologie laser soddisfano requisiti di trasmissione distinti:

Laser Fabry-Perot (FP).: Questi laser a cavità di base funzionano bene per applicazioni monomodali più brevi-fino a 40 km. Un tipico laser FP da 1310 nm converte i segnali elettrici PECL (pseudo emettitore accoppiato in logica) in luce attraverso un circuito di pilotaggio nella sezione del trasmettitore.

Laser a feedback distribuito (DFB).: i laser DFB forniscono una lunghezza d'onda stabile e una larghezza di linea ridotta, riducendo al minimo la perdita di segnale e le interferenze sui cavi in ​​fibra ottica lunghi, rendendoli ideali per applicazioni di trasmissione a lunga-distanza. Questi laser dominano le reti metropolitane e-a lungo raggio che operano oltre i 40 km.

Laser modulati esternamente (EML): Per applicazioni a portata ultra-lunga che si estendono fino a 80 km o più, la tecnologia EML separa la generazione della luce dalla modulazione del segnale, riducendo il chirp e consentendo una trasmissione di potenza più elevata con una minore degradazione del segnale.



La sfida dell’accoppiamento delle fibre



Il trasferimento della luce laser in un nucleo in fibra da 9 micron presenta sfide ingegneristiche significative. Man mano che la velocità della rete aumenta e le aree attive del fotodiodo si riducono, l'accoppiamento diventa più impegnativo poiché un fotodiodo da 30 GHz ha un diametro attivo di soli 20 micron, richiedendo una focalizzazione estremamente stretta del fascio ottico.

Le efficienze di accoppiamento tipiche per i diodi laser nelle fibre mono-modali raggiungono circa il 40% per forme di fascio ellittiche, con sorgenti amplificate in fibra-che raggiungono un'efficienza del 60% nella gamma del visibile e del vicino-infrarosso. Il processo di accoppiamento utilizza l'ottica di precisione tra il laser e la fibra per modellare il profilo del raggio e massimizzare il trasferimento di potenza.

Le tolleranze di allineamento sono straordinariamente strette. I fattori esterni che influenzano l'accoppiamento includono l'errore di allineamento laterale, l'errore di allineamento longitudinale e l'errore di allineamento dell'angolo di rotazione, che devono essere tutti controllati durante la produzione. I moderni sistemi di allineamento automatizzato utilizzano il feedback attivo per ottimizzare l'accoppiamento durante l'assemblaggio.



Selezione della lunghezza d'onda e tecnologia WDM



I moduli ricetrasmettitori ottici accoppiati a fibra-modalità-in fibra-singola ottimizzano per le lunghezze d'onda di 1310 nm e 1550 nm, con trasmettitori di precisione-costruiti che consentono gradazioni di lunghezza d'onda più fini all'interno di queste finestre attraverso gli schemi CWDM (Coarse Wavelength Division Multiplexing) e DWDM (Dense Wavelength Division Multiplexing).

I ricetrasmettitori bidirezionali (BiDi) sfruttano la separazione della lunghezza d'onda per consentire la comunicazione full-duplex su un singolo filo di fibra. Un dispositivo 1000BASE-BX10-D trasmette a 1490 nm mentre riceve a 1310 nm, accoppiato con un dispositivo 1000BASE-BX10-U che trasmette a 1310 nm e riceve a 1490 nm, con uno splitter WDM integrato che separa i percorsi delle lunghezze d'onda.



Controllo della potenza e stabilità



La potenza di uscita del laser richiede una gestione attiva. Molti progetti incorporano un fotodiodo di monitoraggio che campiona l'uscita del laser e la invia ai circuiti di controllo che misurano la potenza di uscita effettiva, stabilizzando il laser nonostante i cambiamenti di temperatura e gli effetti dell'invecchiamento.

L'uscita del laser è estremamente sensibile alla temperatura, con la potenza di uscita massima che aumenta linearmente al diminuire della temperatura, mentre la lunghezza d'onda di uscita cambia con i cambiamenti di temperatura. I ricetrasmettitori commerciali includono tipicamente dispositivi di raffreddamento termoelettrici (TEC) e circuiti di controllo automatico della temperatura (ATC) per mantenere un funzionamento stabile su intervalli da 0 gradi a 70 gradi, con versioni industriali che si estendono da -40 gradi a 85 gradi.





Lato ricevitore: tecnologia a fotodiodo



Mentre il trasmettitore utilizza la tecnologia laser, il ricevitore utilizza la tecnologia dei fotodiodi per la conversione inversa. I fotodiodi PIN convertono i fotoni di luce direttamente in corrente elettrica per applicazioni a sensibilità media, mentre i fotodiodi a valanga (APD) amplificano il segnale elettrico interno per una maggiore sensibilità in ambienti a lunga distanza o con intensità del segnale inferiore.

I materiali comuni dei fotodiodi includono silicio (Si), germanio (Ge) e arseniuro di indio e gallio (InGaAs), ciascuno dei quali fornisce prestazioni ottimali a diverse bande di lunghezza d'onda. Per le applicazioni mono-modali a 1310 nm e 1550 nm, prevalgono i fotodiodi InGaAs grazie alla loro forte reattività e alla bassa corrente di buio in questo intervallo di lunghezze d'onda.



Integrazione e fattori di forma

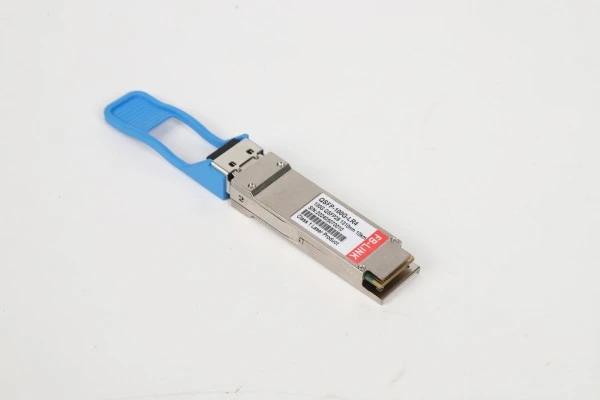

I ricetrasmettitori moderni integrano sorgenti laser, elettronica di controllo e ottica di accoppiamento in moduli hot{0}}pluggable standardizzati. Il mercato dei ricetrasmettitori ottici ha raggiunto i 13,6 miliardi di dollari nel 2024 e si prevede che crescerà fino a 25,0 miliardi di dollari entro il 2029, trainato dall’implementazione del 5G, dalla domanda di cloud computing e dall’espansione dei data center.

I fattori di forma si sono evoluti da moduli GBIC più grandi ai formati compatti SFP, SFP+, QSFP28 e ai nuovi formati QSFP-DD. Ogni generazione racchiude più funzionalità in spazi più piccoli supportando velocità dati più elevate. I ricetrasmettitori QSFP supportano connessioni fino a 400G attraverso più canali laser paralleli, con il mercato che si sta spostando verso moduli a velocità più elevata-con l'aumento delle richieste di larghezza di banda.



Vantaggi prestazionali



I moduli ricetrasmettitori ottici accoppiati a fibra-modalità-singola-offrono molteplici vantaggi per le applicazioni a lunga-distanza grazie al loro approccio-basato su laser:

Portata estesa: Questi moduli generalmente raggiungono circa 10 km, 40 km, 80 km e anche oltre, mentre i ricetrasmettitori ottici multimodali in genere coprono solo 550 metri. Questa notevole differenza deriva dall'emissione laser coerente e dalla dispersione ridotta nella fibra monomodale-.

Maggiore larghezza di banda: La fibra mono-modale abbinata a sorgenti laser supporta teoricamente una larghezza di banda praticamente illimitata, poiché si propaga solo una modalità di luce. Ciò consente la scalabilità da 1 Gbps a 100 Gbps e oltre sulla stessa infrastruttura in fibra.

Perdita inferiore: L'attenuazione della fibra ottica è significativamente inferiore alle lunghezze d'onda di 1310 nm e 1550 nm utilizzate dai laser a modalità singola-. Questa ridotta perdita per chilometro consente campate non amplificate più lunghe.

Compro-progettuali

La necessità di un allineamento di maggiore-precisione e di tolleranze più strette del connettore per diametri di nucleo più piccoli si traducono in costi significativamente più elevati per i moduli ricetrasmettitori ottici accoppiati a fibra-singola-modalità-rispetto alle alternative multimodali. Le sorgenti laser costano più dei LED e le ottiche di accoppiamento richiedono maggiore precisione.

I ricetrasmettitori mono-modali consumano inoltre più energia rispetto ai ricetrasmettitori multimodali, una considerazione importante per i costi di alimentazione e raffreddamento del data center. I driver laser, i sistemi di controllo della temperatura e una maggiore potenza di uscita contribuiscono tutti ad aumentare l'assorbimento di potenza.

Tuttavia, per le applicazioni che richiedono distanze superiori a 500-600 metri o che sono a prova di futuro-per la crescita della larghezza di banda, la tecnologia mono-modale diventa conveniente nonostante i prezzi iniziali dei moduli più elevati. Il risparmio sui costi dell'infrastruttura in fibra e il margine di prestazione spesso giustificano il prezzo superiore del ricetrasmettitore.



Problemi operativi comuni



I guasti del ricetrasmettitore ottico spesso si manifestano come disconnessioni delle porte, indicatori anomali del dispositivo o problemi di compatibilità in cui l'apparecchiatura visualizza avvisi di moduli sconosciuti. Il controllo più critico prevede la corrispondenza della lunghezza d'onda del modulo con il tipo di fibra.

Il collegamento di ricetrasmettitori multimodali alla fibra monomodale- crea gravi problemi, poiché solo una frazione dell'uscita del LED si accoppia nello stretto nucleo da 9-micron, risultando in connessioni inaffidabili ed estremamente brevi. La configurazione inversa (laser monomodale in fibra multimodale) può funzionare con cavi di condizionamento della modalità ma non è consigliata.

Durante la risoluzione dei problemi di trasmissione, verificare che le lunghezze d'onda e le distanze di trasmissione corrispondano su entrambe le estremità, controllare i livelli di potenza ottica con un misuratore di potenza per assicurarsi che rientrino negli intervalli normali ed esaminare i parametri DDM (Digital Diagnostics Monitoring) per le condizioni di allarme.



Tendenze del mercato e sviluppo futuro



Il mercato dei ricetrasmettitori ottici sta vivendo una rapida crescita guidata dall’implementazione della rete 5G, dalla domanda di infrastrutture AI, dall’espansione del cloud computing e dalla transizione verso velocità dati 400G e 800G nei data center.

Le sfide principali includono i costi elevati dei ricetrasmettitori avanzati, la gestione termica a velocità più elevate e la complessità dell’integrazione con le reti esistenti. I produttori stanno affrontando questi problemi attraverso l’integrazione della fotonica del silicio, che combina sorgenti laser, modulatori e fotorilevatori su un singolo chip per ridurre i costi e migliorare le prestazioni.

L'architettura fondamentale basata sul laser-rimarrà centrale man mano che le velocità aumenteranno. I recenti lanci di prodotti includono portafogli di ricetrasmettitori ottici 800G progettati per applicazioni nei data center, che riflettono la spinta del settore verso velocità più elevate pur mantenendo l'approccio fondamentale della tecnologia laser.



Domande frequenti



Le sorgenti laser multimodali possono funzionare con la fibra mono-modale?

No, le ottiche SR multimodali non possono funzionare con la fibra monomodale- perché emettono un raggio da 50-62,5 micron con un'apertura di 9 micron, con al massimo il 18% della luce che entra nella fibra. La discrepanza fisica tra le dimensioni del fascio e il nucleo della fibra rende questa configurazione non funzionale tranne che in scenari di test molto brevi.

Perché i ricetrasmettitori monomodali- utilizzano lunghezze d'onda di 1310 nm e 1550 nm?

Queste lunghezze d'onda specifiche rappresentano punti di attenuazione minima nello spettro di trasmissione della fibra di silice. Il National Institute of Standards and Technology (NIST) degli Stati Uniti fornisce la calibrazione misurata per testare le fibre ottiche a queste lunghezze d'onda, contribuendo alla standardizzazione del settore. La finestra da 1550 nm offre una perdita leggermente inferiore rispetto a 1310 nm, rendendola preferita per applicazioni a lunghissimo raggio.

Cosa limita la distanza massima di trasmissione?

Le limitazioni della distanza derivano dall'attenuazione accumulata della fibra, dalla dispersione cromatica e dai limiti di potenza di uscita del laser. I laser DFB di qualità superiore-con larghezza di linea più stretta riducono gli effetti di dispersione cromatica. Il mercato segmenta i ricetrasmettitori per categorie di distanza: meno di 1 km, 1-10 km, 11-100 km e oltre 100 km, ciascuna delle quali richiede una tecnologia laser progressivamente più sofisticata.

In che modo la temperatura influisce sulle prestazioni del laser?

La potenza erogata dal laser cambia nel corso della vita del dispositivo, con un invecchiamento che accelera a temperature più elevate, motivo per cui i VCSEL che funzionano a una potenza inferiore mostrano tassi di guasto proporzionalmente inferiori nel tempo. I ricetrasmettitori di livello industriale- includono una gestione termica più solida per mantenere le prestazioni in intervalli di temperatura estesi.

---

I ricetrasmettitori accoppiati in fibra-monomodale-dimostrano come il controllo laser preciso consenta le moderne reti ad alta-velocità. La tecnologia bilancia fisica ottica, ingegneria dei semiconduttori e produzione di precisione per ottenere una trasmissione dati affidabile su distanze metropolitane e intercontinentali. Con l'aumento della richiesta di larghezza di banda, i perfezionamenti della tecnologia laser continuano a guidare l'evoluzione verso comunicazioni ottiche su scala terabit-.
