La qualità del segnale ottico garantisce l'affidabilità della rete



La qualità del segnale ottico determina direttamente l'affidabilità della rete misurando l'integrità del segnale attraverso parametri come OSNR, BER e il fattore Q-. Questi parametri quantificano la potenza del segnale, i livelli di rumore e i tassi di errore, consentendo agli operatori di rete di rilevare il degrado prima che si verifichino guasti e mantenere requisiti di uptime pari al 99,999% o superiori.





Metriche fondamentali che definiscono la qualità del segnale



La misurazione della qualità del segnale ottico si basa su tre parametri interconnessi che lavorano insieme per prevedere le prestazioni della rete. Comprendere questi parametri è essenziale per mantenere una trasmissione affidabile.

Rapporto segnale ottico-rispetto-rumore (OSNR)misura la relazione tra la potenza del segnale e la potenza del rumore attraverso lo spettro ottico. Nelle reti del 2024, mantenere l'OSNR sopra i 15-18 dB sugli endpoint del ricevitore è diventato il punto di riferimento per una trasmissione affidabile, sebbene i requisiti specifici varino in base alla velocità dei dati e ai formati di modulazione. Valori OSNR più elevati si traducono direttamente in tassi di errore di bit più bassi, rendendo questa metrica la prima linea di difesa contro il degrado del segnale. Gli operatori di rete in genere monitorano continuamente l'OSNR utilizzando analizzatori di spettro ottico, poiché i valori inferiori alla soglia indicano la saturazione dell'amplificatore, l'invecchiamento della fibra o i guasti dei componenti.

Tasso di errore bit (BER)quantifica l'affidabilità della trasmissione misurando il rapporto tra bit corrotti e bit trasmessi totali. Le reti moderne puntano a livelli BER compresi tra 10^-12 e 10^-15 per applicazioni mission-critical come transazioni finanziarie e servizi di emergenza. Testare il BER a queste velocità ultra-basse richiederebbe 27 ore a velocità di 10 Gbps utilizzando metodi tradizionali, il che spiega perché i parametri predittivi come il fattore Q hanno guadagnato importanza. Le misurazioni BER rivelano l'impatto cumulativo di tutti i disturbi della rete, dalla dispersione cromatica alla dispersione della modalità di polarizzazione, rendendola l'arbitro ultimo della qualità della trasmissione.

Fattore Q-fornisce un'alternativa più rapida alla misurazione diretta del BER calcolando il rapporto segnale-rispetto-rumore nei punti di campionamento nel diagramma a occhio. Questo parametro adimensionale indica la qualità del segnale prima che venga attivata la correzione degli errori diretti, offrendo visibilità in tempo reale-sullo stato della trasmissione. La misurazione del fattore AQ- può stimare il BER in minuti anziché in ore campionando la distribuzione di probabilità degli errori a diversi livelli di soglia, in genere nell'intervallo da 10^-5 a 10^-10, quindi estrapolando per prevedere le prestazioni con tassi di errore inferiori. La relazione matematica tra fattore Q e BER lo rende particolarmente utile per la messa in servizio della rete e la risoluzione dei problemi.



In che modo il degrado del segnale minaccia l'affidabilità



I segnali ottici si degradano attraverso molteplici meccanismi mentre attraversano le reti in fibra, ciascuno dei quali contribuisce alla perdita cumulativa di prestazioni. Queste menomazioni rientrano in due categorie con caratteristiche e strategie di mitigazione diverse.

I disturbi lineari si verificano in modo prevedibile a distanza. L'attenuazione fa sì che la potenza del segnale diminuisca di circa 0,1 dB per chilometro nella fibra monomodale-di alta qualità, sebbene questa velocità aumenti nei punti di connessione e nelle giunzioni. Un collegamento di 40-chilometri accumula in genere 4-6 dB di attenuazione solo dalla fibra, senza tenere conto dei connettori e dei componenti passivi. La dispersione cromatica diffonde gli impulsi ottici nel tempo poiché diverse lunghezze d'onda viaggiano a velocità leggermente diverse, limitando di fatto la distanza di trasmissione per i segnali ad alta velocità. A 10 Gbps, la dispersione cromatica diventa il principale limitatore di distanza per la trasmissione monomodale. La dispersione della modalità di polarizzazione aggiunge un altro livello di diffusione del segnale creando diverse velocità di propagazione per diversi stati di polarizzazione all'interno della fibra.

I disturbi non lineari diventano significativi a livelli di potenza più elevati e nei sistemi che utilizzano il multiplexing a divisione di lunghezza d'onda densa. L'effetto Kerr fa sì che l'indice di rifrazione della fibra vari con l'intensità del segnale, creando un'auto-modulazione di fase all'interno di un canale e una modulazione di fase-incrociata tra i canali. La miscelazione di quattro-onde genera nuove lunghezze d'onda quando più segnali interagiscono nella fibra, creando interferenze che riducono i rapporti segnale-rispetto-rumore. Questi effetti non lineari aumentano esponenzialmente con la potenza del segnale e la distanza di trasmissione, creando complesse sfide di ottimizzazione. I moderni sistemi DWDM devono bilanciare attentamente i livelli di potenza:-se è troppo basso e prevale il rumore lineare, se è troppo alto la distorsione non lineare diventa ingestibile.

I fattori ambientali aggravano queste menomazioni fisiche. Le variazioni di temperatura causano l'espansione e la contrazione delle fibre, alterando le caratteristiche di trasmissione e potenzialmente aumentando l'attenuazione. I cavi in ​​fibra utilizzati oltre 30 anni fa mostrano un degrado misurabile, con studi che rilevano aumenti delle perdite dell’1,3% annuo in alcune installazioni legacy. L'infiltrazione di umidità in installazioni scarsamente sigillate accelera questo processo di invecchiamento. Lo stress fisico derivante da un instradamento errato del cavo crea perdite di micro-flessione che disperdono la luce fuori dal nucleo della fibra, mentre la macro-flessione dovuta a curve a raggio stretto causa una perdita di segnale ancora più grave.

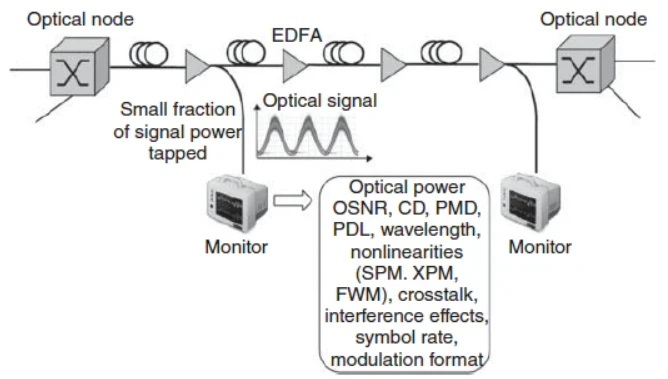

Il monitoraggio-in tempo reale previene gli errori



Il passaggio dalla gestione della rete reattiva a quella predittiva rappresenta uno dei progressi operativi più significativi nel campo delle reti ottiche. I sistemi di monitoraggio in tempo reale-ora forniscono visibilità continua sulla qualità del segnale su intere reti, consentendo agli operatori di rilevare i problemi prima che incidano sui servizi.

Le moderne architetture di monitoraggio integrano più tipi di sensori nell'infrastruttura ottica. I riflettometri ottici nel dominio del tempo- (OTDR) inviano impulsi di prova attraverso le fibre e analizzano i segnali riflessi per creare mappe dettagliate del percorso ottico, individuando le posizioni di degrado con precisione a livello di misuratore. I monitor delle prestazioni ottiche in linea misurano OSNR, dispersione cromatica, ritardo di gruppo differenziale e dispersione della modalità di polarizzazione senza interrompere il flusso del traffico. I ricevitori digitali coerenti nei transponder moderni estraggono informazioni dettagliate sulla qualità del segnale dal flusso di dati stesso, fornendo visibilità canale-per-canale senza hardware aggiuntivo.

Il monitoraggio delle impostazioni della frequenza e della soglia determina l'efficacia del rilevamento. Le reti che trasportano chiamate di emergenza o transazioni finanziarie in genere impostano soglie aggressive che attivano allarmi alla minima deviazione dai parametri nominali. In queste applicazioni critiche, anche variazioni minime della qualità del segnale richiedono indagini immediate e azioni correttive. Gli operatori dei data center che monitorano le connessioni coerenti 400G controllano i livelli di potenza ottica, il pre-FEC BER e le letture della temperatura più volte all'ora, costruendo linee di base storiche che rivelano tendenze di degrado graduale.

Gli algoritmi di machine learning stanno trasformando le capacità di monitoraggio identificando modelli invisibili ai tradizionali sistemi basati su soglie-. Le reti neurali addestrate sui dati storici delle prestazioni possono prevedere il degrado della qualità della trasmissione e potenziali guasti con ore o giorni di anticipo, consentendo una pianificazione proattiva della manutenzione. Le macchine vettoriali di supporto analizzano simultaneamente più parametri di compromissione per stimare la QoT end-to-end per le nuove richieste di percorso luminoso, migliorando le decisioni di routing. Questi approcci ML riducono i margini di rete di 2-3 dB rispetto alla tradizionale pianificazione del caso peggiore, aumentando di fatto la capacità della rete senza modifiche all'infrastruttura.

Il mercato del monitoraggio della fibra ottica ha raggiunto i 950 milioni di dollari nel 2024 e si prevede che crescerà del 18,3% annuo fino al 2034, spinto dalla crescente complessità della rete e dai requisiti di affidabilità. Il Nord America rappresenta il 45,2% di questo mercato, riflettendo l’ampia infrastruttura in fibra della regione e gli esigenti requisiti di uptime.





Requisiti di qualità del segnale nei segmenti di rete



Diversi segmenti di rete impongono requisiti diversi di qualità del segnale in base alla loro funzione, all'importanza del traffico e ai vincoli economici. La comprensione di questi requisiti guida le strategie appropriate di monitoraggio e manutenzione.

I sistemi di trasmissione a lungo- raggio che collegano città distanti centinaia di chilometri sono soggetti ai requisiti di qualità più rigorosi. Queste reti in genere trasportano traffico aggregato proveniente da migliaia di utenti finali, rendendo estremamente costosa qualsiasi interruzione. Gli operatori mantengono l'OSNR sopra i 20 dB agli ingressi del ricevitore, puntando a fattori Q-di 15 dB o superiori per garantire che il BER rimanga ben al di sotto di 10^-15 anche con l'invecchiamento dei componenti e lo stress ambientale. Gli amplificatori ottici in linea posizionati ogni 80-100 chilometri aumentano la potenza del segnale aggiungendo rumore di emissione spontanea amplificato che deve essere gestito con attenzione. I formati di modulazione avanzati come DP-16QAM richiedono una qualità del segnale ancora più elevata, con alcuni sistemi che necessitano di OSNR superiore a 25 dB per un funzionamento affidabile.

Le reti metropolitane e regionali che servono i distretti commerciali e le aree residenziali bilanciano le prestazioni con l'efficienza in termini di costi-. Questi collegamenti da 10-50 chilometri in genere hanno come target un OSNR di 18-20 dB e operano con requisiti di margine leggermente ridotti. Le distanze più brevi riducono l'impatto della dispersione cromatica, consentendo strategie di compensazione della dispersione più semplici. Tuttavia, le reti metropolitane devono affrontare sfide uniche dovute alla fitta spaziatura dei canali nei sistemi DWDM e alle frequenti aggiunte/rimozioni che degradano la qualità del segnale. I multiplexer ottici add-drop riconfigurabili introducono limitazioni dipendenti dal percorso che variano al variare dei percorsi del traffico, rendendo essenziale il monitoraggio della qualità in tempo reale.

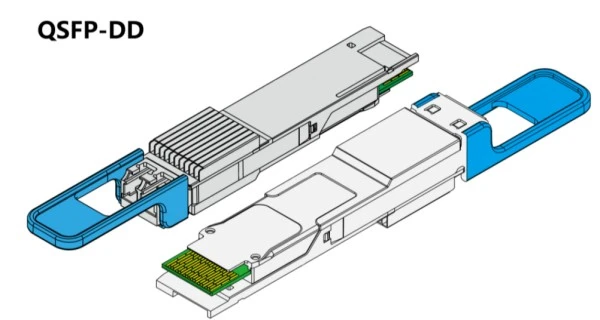

Le interconnessioni dei data center rappresentano il segmento di maggiore crescita per le reti ottiche, con i connettori coerenti 400G e 800G che diventeranno standard nel 2024-2025. Questi collegamenti in genere si estendono per 2-80 chilometri tra le strutture e trasportano il cloud computing, l'archiviazione e il traffico finanziario mission-critical. Il monitoraggio della qualità del segnale avviene a intervalli di microsecondi, con protocolli automatizzati che spostano il traffico su percorsi di backup quando si verifica un degrado. L'enfasi sulla bassa latenza significa che ogni millisecondo di ritardo di rilevamento è importante. Alcuni operatori iperscalabili ora implementano monitor ottici delle prestazioni su ogni porta, controllando la qualità del segnale prima che inizi l’inoltro dei pacchetti.



Tecnologie avanzate che mantengono la qualità



L’evoluzione verso velocità più elevate e una maggiore complessità della rete ha portato innovazioni nella manutenzione e nel monitoraggio della qualità del segnale. Queste tecnologie lavorano insieme per massimizzare l'affidabilità della trasmissione.

Il rilevamento coerente ha rivoluzionato le reti ottiche a lungo- raggio e metropolitane consentendo l'elaborazione del segnale digitale per compensare molti problemi di trasmissione in tempo reale. A differenza del rilevamento diretto tradizionale, i sistemi coerenti preservano le informazioni su ampiezza, fase e polarizzazione del segnale, consentendo ai ricevitori di annullare digitalmente la dispersione cromatica, la dispersione della modalità di polarizzazione e alcuni effetti non lineari. Questa compensazione digitale estende le distanze di trasmissione del 50-100% rispetto ai sistemi più vecchi e consente efficienze spettrali superiori a 6 bit al secondo per hertz nelle implementazioni commerciali.

La fibra a bassissima perdita-riduce l'attenuazione a 0,15-0,16 dB/km rispetto a 0,20 dB/km per la fibra monomodale-standard, estendendo la spaziatura dell'amplificatore e riducendo l'accumulo di rumore. Nel 2025, le fibre ULL di prossima-generazione che raggiungono 0,14 dB/km entreranno nella produzione commerciale, consentendo la trasmissione non amplificata oltre i 100 chilometri. Questi miglioramenti sembrano modesti in termini percentuali, ma offrono vantaggi sostanziali: un collegamento di 200 chilometri utilizzando la fibra ULL consente di risparmiare circa 8-10 dB di budget di perdita che possono essere reindirizzati per supportare formati di modulazione più elevati o canali DWDM aggiuntivi.

La fibra insensibile alla piegatura-mantiene la qualità del segnale anche quando i cavi passano attraverso spazi ristretti comuni negli edifici e nelle infrastrutture urbane. La fibra tradizionale subisce perdite di macro-flessione quando piegata con raggi inferiori a 30 mm, ma i design moderni-insensibili alla piegatura che utilizzano profili di fibra specializzati in trincee-assistiti o con fori-assistiti mantengono una bassa perdita con un raggio di curvatura di 7,5 mm. Questa flessibilità avvantaggia in particolare le implementazioni Fiber{9}}to{10}}the{11}}home e il cablaggio ad alta densità di data center, dove i vincoli di spazio in precedenza causavano problemi di affidabilità a causa del degrado del segnale indotto dallo stress.

La giunzione automatizzata di precisione delle fibre è migliorata al punto che le giunzioni di fusione introducono una perdita di inserzione inferiore a 0,02 dB in condizioni di campo. Le macchine di giunzione avanzate utilizzano la visione artificiale e il rilevamento degli errori basato sull'intelligenza artificiale-per ottenere una precisione di allineamento microscopica, creando giunzioni più resistenti della fibra stessa. Queste connessioni a bassa-perdita preservano la qualità del segnale nei segmenti di rete riducendo al tempo stesso il numero di amplificatori ottici richiesti. Le moderne tecniche di giunzione riducono inoltre al minimo la perdita di ritorno al di sotto di -60 dB, prevenendo riflessioni che potrebbero destabilizzare i trasmettitori laser o introdurre interferenze.



Manutenzione proattiva basata sulle tendenze della qualità



Le reti più affidabili non si limitano a reagire ai problemi di qualità del segnale-ma li prevedono e prevengono attraverso l'analisi sistematica delle tendenze e programmi di manutenzione predittiva. Questo approccio riduce i tempi di inattività non pianificati del 40-60% rispetto alle strategie di manutenzione reattiva.

La raccolta storica dei dati sulle prestazioni fornisce la base per l'analisi predittiva. I sistemi di gestione della rete registrano continuamente i parametri di qualità del segnale ottico a intervalli di 5-15 minuti, costruendo database che rivelano modelli di degrado graduale. Una misurazione OSNR che mostra oggi 19,5 dB porta poche informazioni isolatamente, ma se confrontata con la linea di base di 20,2 dB di sei mesi fa, rivela un tasso di degrado che suggerisce l'invecchiamento dell'amplificatore o il deterioramento della fibra. L'analisi automatizzata di queste tendenze attiva ordini di lavoro di manutenzione prima che la qualità scenda al di sotto delle soglie operative, prevenendo interruzioni del servizio.

L'analisi del budget energetico identifica i collegamenti che si avvicinano ai limiti di perdita. Ogni connessione ottica ha un budget di potenza-la differenza tra la potenza di uscita del trasmettitore e la sensibilità del ricevitore-che deve superare la somma di tutte le perdite più il margine operativo. Man mano che la fibra invecchia, i connettori accumulano contaminazione e i componenti si degradano, questo margine si erode. Le reti che monitorano il consumo energetico possono prevedere quando i collegamenti scenderanno al di sotto delle soglie minime, in genere programmando la manutenzione preventiva quando i margini scendono entro 3 dB dai limiti. Questo approccio è particolarmente critico per le reti ottiche passive che servono clienti residenziali, dove il degrado della singola fibra potrebbe colpire centinaia di abbonati.

I programmi di ispezione e pulizia dei connettori basati sulle prestazioni ottiche anziché sugli intervalli di calendario massimizzano l'affidabilità riducendo al minimo la manutenzione non necessaria. I sistemi di monitoraggio segnalano i connettori che mostrano una perdita di inserzione o una perdita di ritorno elevata per la pulizia, che spesso ripristina le prestazioni senza la sostituzione delle parti. Gli studi dimostrano che il 60-80% dei problemi della fibra ottica sono riconducibili a connettori contaminati, rendendo questa semplice attività di manutenzione uno degli investimenti a più alto ritorno in termini di affidabilità.

Il monitoraggio ambientale correla le misurazioni di temperatura, umidità e stress fisico con i cambiamenti delle prestazioni ottiche. I percorsi dei cavi esterni che subiscono ampie oscillazioni di temperatura mostrano variazioni stagionali nelle caratteristiche di perdita che devono essere prese in considerazione nell'impostazione delle soglie. I cavi aerei esposti al carico del vento sviluppano punti di stress che aumentano le perdite da micro-flessione nel tempo, mentre i condotti sotterranei che si riempiono d'acqua creano aumenti di attenuazione localizzati. La correlazione dei dati ambientali con le misurazioni ottiche aiuta a distinguere le normali variazioni dal degrado reale, riducendo i falsi allarmi e individuando tempestivamente i problemi reali.



Impatto aziendale della gestione della qualità del segnale



La relazione tra qualità del segnale ottico e risultati aziendali va oltre il semplice tempo di attività della rete e comprende la soddisfazione del cliente, i costi operativi e il posizionamento competitivo. Le organizzazioni riconoscono sempre più la gestione della qualità del segnale come una capacità strategica piuttosto che come un problema puramente tecnico.

Gli accordi sul livello di servizio per le reti ad alta-affidabilità specificano sia gli obiettivi di disponibilità che i parametri di prestazione legati alla qualità del segnale. Uno SLA con disponibilità del 99,999% consente solo 5,26 minuti di inattività all'anno, ma per raggiungere questo obiettivo è necessario che la qualità del segnale sia mantenuta ben al di sopra delle soglie minime per prevenire interruzioni-indotte dal degrado. Le società di servizi finanziari che gestiscono reti commerciali a bassa-latenza pagano prezzi maggiorati per collegamenti ottici con OSNR mantenuto al di sopra di 25 dB e tempi di risposta del monitoraggio inferiori al-millisecondo. Le organizzazioni sanitarie che trasmettono immagini mediche e video di telemedicina richiedono livelli di qualità simili, dove qualsiasi degrado potrebbe influire sulla qualità dell’assistenza ai pazienti.

Le riduzioni dei costi operativi derivanti dall'ottimizzazione-basata sulla qualità sono sostanziali. Le reti progettate con margini eccessivi per le condizioni-peggiori sprecano capacità e richiedono aggiornamenti più frequenti delle apparecchiature per soddisfare la crescita della domanda. Utilizzando il monitoraggio continuo della qualità e l’apprendimento automatico per ridurre i margini dai tipici 6 dB a 3-4 dB, gli operatori aumentano effettivamente la capacità della rete del 30-40% senza l’implementazione di nuova fibra. Uno studio sull'analisi della perdita ottica durato 21 mesi ha dimostrato come i metodi di scomposizione delle serie temporali possano rilevare i segmenti di fibra degradati con un preavviso sufficiente per pianificare le sostituzioni durante le finestre di manutenzione programmata anziché le riparazioni di emergenza, riducendo i costi di manutenzione di circa il 35%.

I miglioramenti dell'esperienza del cliente derivanti dalla gestione proattiva della qualità si traducono direttamente in un vantaggio competitivo. Quando la qualità del segnale ottico rimane elevata, gli utenti finali sperimentano una latenza costantemente bassa, una perdita di pacchetti minima e caratteristiche di throughput- affidabili che aumentano la soddisfazione e la fidelizzazione dei clienti. Al contrario, le reti che consentono un graduale peggioramento della qualità del segnale soffrono di problemi intermittenti che frustrano i clienti ma si rivelano difficili da risolvere. Nel mercato competitivo della banda larga, dove i clienti Fiber-to{5}}the-home si aspettano sempre più velocità multi-gigabit, mantenere una qualità del segnale che supporti le prestazioni pubblicizzate diventa essenziale per la reputazione del marchio.





Integrare la qualità nella progettazione della rete



La creazione di reti ottiche affidabili richiede l'integrazione di considerazioni sulla qualità del segnale durante tutto il processo di progettazione, dalle decisioni iniziali sull'architettura fino alla selezione dei componenti e alle procedure di installazione. Questi investimenti anticipati pagano dividendi attraverso decenni di attività.

I calcoli del budget di collegamento costituiscono la base di una progettazione-attenta alla qualità. Gli ingegneri calcolano le perdite totali attese dall'attenuazione della fibra, dalle coppie di connettori, dalle giunzioni e dai componenti passivi, quindi li confrontano con il budget di potenza tra trasmettitore e ricevitore. Le migliori pratiche richiedono il mantenimento di un margine di 3-6 dB sopra le perdite calcolate per far fronte all'invecchiamento, alle riparazioni e alle variazioni ambientali. I progetti a lungo- raggio spesso includono l'analisi del caso peggiore per le specifiche massime di attenuazione della fibra, le perdite massime di giunzione e le perdite massime del connettore che si verificano simultaneamente, garantendo il funzionamento del collegamento anche in condizioni pessimistiche.

Le specifiche di qualità dei componenti incidono direttamente sull'affidabilità-a lungo termine. Specificando fibra con attenuazione massima garantita anziché valori tipici, connettori con perdita di inserzione massima di 0,3 dB anziché 0,5 dB e giuntatori a fusione capaci di perdita media di 0,02 dB anziché 0,05 dB forniscono collettivamente diversi dB di margine aggiuntivo. Anche se inizialmente i componenti di qualità-più elevata costano di più, riducono la probabilità di guasti-correlati alla qualità nel corso della durata di 20-25 anni della rete. La fibra a bassissima perdita, che costa il 15% in più rispetto alla fibra standard, si ripaga da sola grazie alla riduzione del numero di amplificatori e alla maggiore durata del sistema.

Le pratiche di installazione influiscono profondamente sulla qualità del segnale iniziale e sui tassi di degrado. Un corretto instradamento dei cavi che rispetti le specifiche del raggio di curvatura minimo previene le perdite da micro-flessione che potrebbero ridurre la qualità del segnale di 0,5-1,0 dB nel tempo. Le procedure in camera bianca per la terminazione del connettore e la giunzione a fusione riducono al minimo la contaminazione che causa problemi di perdita di inserimento e perdita di ritorno. Un adeguato pressacavo del cavo previene lo sviluppo di perdite indotte da stress quando i cavi si stabilizzano o i carichi ambientali variano. Le reti installate con attenzione a questi dettagli in genere funzionano 3-5 anni in più prima di richiedere aggiornamenti importanti rispetto a quelle con installazioni affrettate.

I test e la documentazione durante l'installazione stabiliscono linee di base di qualità essenziali per la manutenzione futura. I test OTDR end-to{2}}end mappano l'intero percorso ottico, documentando ogni giunzione, connettore e componente passivo con valori di perdita misurati. Queste linee di base consentono ai team di manutenzione di identificare rapidamente dove si verifica il degrado confrontando le misurazioni attuali con le prestazioni as-costruite. Le reti prive di una documentazione adeguata sprecano molto tempo nella risoluzione dei problemi cercando di comprenderne le caratteristiche ottiche dopo che si sono verificati problemi. La documentazione completa dello strato ottico dovrebbe includere tracce OTDR, misurazioni del livello di potenza, letture OSNR e misurazioni della dispersione per ogni circuito attivo.



Sviluppi futuri nell'assicurazione della qualità



La traiettoria delle reti ottiche punta verso velocità più elevate, maggiore densità e funzionamento più autonomo, che dipendono tutti dai continui progressi nel monitoraggio e nella gestione della qualità del segnale. Diverse tecnologie emergenti si dimostrano particolarmente promettenti per migliorare l’affidabilità della rete.

L'integrazione della fotonica del silicio sta portando l'elaborazione sofisticata del segnale ottico su circuiti integrati compatti. Combinando laser, modulatori, rilevatori e funzioni di monitoraggio su singoli chip, la fotonica del silicio consente un'ampia diffusione del monitoraggio avanzato della qualità a costi e consumi energetici notevolmente ridotti. I circuiti integrati fotonici progettati per le applicazioni dei data center includono ora monitor delle prestazioni ottiche su-chip che misurano la potenza del segnale, l'OSNR e la temperatura senza apparecchiature di test esterne. Man mano che questa tecnologia matura, un monitoraggio integrato simile migrerà su ogni componente ottico, fornendo una visibilità senza precedenti sulla qualità del segnale attraverso le reti.

I sistemi di distribuzione delle chiavi quantistiche in fase di sviluppo per comunicazioni sicure impongono requisiti estremi di qualità del segnale perché gli stati quantistici sono straordinariamente fragili. I collegamenti QKD necessitano di connessioni in fibra quasi-perfette, amplificazione a rumore ultra-basso e compensazione-in tempo reale per la deriva e la dispersione della polarizzazione. Mentre l’attuale QKD rimane per lo più nell’ambito di progetti pilota, le tecniche di gestione della qualità sviluppate per queste applicazioni impegnative alla fine andranno a beneficio delle reti ottiche convenzionali. La precisione temporale inferiore al-nanosecondo e la sensibilità a livello di femtowatt-richiesti per la QKD stanno spingendo lo sviluppo di tecnologie di monitoraggio che superano di gran lunga le capacità odierne.

L’integrazione dell’intelligenza artificiale nelle piattaforme di gestione della rete continua ad avanzare oltre il semplice rilevamento di anomalie verso l’ottimizzazione autonoma. I sistemi futuri probabilmente regoleranno il guadagno dell'amplificatore, riconfigureranno le assegnazioni delle lunghezze d'onda e reindirizzeranno il traffico in base a misurazioni della qualità in tempo reale-e a modelli di degrado previsti, il tutto senza intervento umano. Le prime implementazioni dell'ottimizzazione basata sull'AI- hanno dimostrato miglioramenti del 10-20% nell'efficienza spettrale e riduzioni del 30-40% nei requisiti di margine rispetto alla gestione manuale della rete. Man mano che i modelli di intelligenza artificiale si addestrano su set di dati più grandi che abbracciano più reti e fornitori, la loro accuratezza predittiva migliorerà ulteriormente.

Il multiplexing a divisione di spazio-utilizzando fibre multi-core e poche-modalità rappresenta un potenziale percorso verso un aumento significativo della capacità, ma introduce nuove e complesse sfide relative alla qualità del segnale. Quando più canali spaziali si propagano attraverso la stessa fibra, la diafonia tra core o modalità diventa una metrica di qualità critica che richiede nuovi approcci di monitoraggio. I sistemi di ricerca che dimostrano capacità di petabit-per-secondo utilizzando il multiplexing spaziale hanno richiesto una sofisticata elaborazione del segnale MIMO e una compensazione del crosstalk che dipendono da misurazioni precise della qualità su tutti i canali spaziali contemporaneamente. L'implementazione commerciale di queste tecnologie richiederà soluzioni di monitoraggio-economiche che ancora non esistono.



Domande frequenti



Quale livello OSNR è necessario per un funzionamento affidabile della rete?

I requisiti OSNR minimi variano in base al formato di modulazione e alla velocità dei dati, ma le reti moderne in genere puntano a 15-18 dB sugli ingressi del ricevitore per i formati di codifica on-off di base. Schemi di modulazione avanzati come DP-16QAM richiedono 23-25 ​​dB o più. Un OSNR più elevato fornisce un margine contro l'invecchiamento dei componenti e le variazioni ambientali che degradano gradualmente la qualità del segnale nel corso degli anni di funzionamento.

Con quale frequenza è necessario monitorare la qualità del segnale ottico?

I collegamenti-critical garantiscono un monitoraggio continuo-in tempo reale con misurazioni a intervalli di pochi secondi. Le reti aziendali e di operatori standard in genere monitorano i parametri di qualità ogni 5-15 minuti. Le reti ottiche passive che servono i clienti residenziali spesso controllano la qualità quotidianamente o settimanalmente. La frequenza ottimale dipende dall'importanza del traffico, dalla velocità di degrado e dall'infrastruttura di monitoraggio disponibile.

La scarsa qualità del segnale può causare problemi intermittenti?

La qualità del segnale vicino ai livelli di soglia spesso produce errori intermittenti che risultano difficili da risolvere. Un OSNR marginalmente basso potrebbe causare un funzionamento-senza errori per la maggior parte del tempo, ma errori di burst periodici quando le condizioni ambientali peggiorano. Questi problemi intermittenti frustrano gli utenti e fanno perdere tempo alla risoluzione dei problemi, rendendo il monitoraggio proattivo della qualità essenziale per prestazioni costanti.

Cosa causa il degrado della qualità del segnale ottico nel tempo?

Molti fattori contribuiscono al graduale degrado. La fibra stessa può sviluppare micro-fessure e una maggiore attenuazione dovuta a decenni di stress ambientale. I connettori accumulano polvere e contaminazione che aumentano la perdita di inserimento. Gli amplificatori ottici subiscono una riduzione del guadagno man mano che-i droganti delle terre rare si esauriscono. I cicli di temperatura, l'umidità e lo stress meccanico accelerano i processi di invecchiamento che riducono la qualità del segnale.

---

Il monitoraggio della qualità del segnale è emerso come la pietra angolare dell'affidabilità della moderna rete ottica. I framework di misurazione completi che combinano le metriche OSNR, BER e Q-factor con sistemi di monitoraggio in tempo reale-forniscono agli operatori di rete una visibilità senza precedenti sullo stato della trasmissione. Poiché le reti si adattano per soddisfare le crescenti richieste di larghezza di banda mantenendo al tempo stesso i requisiti di disponibilità del cinque-nove, la capacità di rilevare e affrontare il degrado del segnale prima che influisca sui servizi diventa sempre più critica.

L’integrazione dell’apprendimento automatico, del rilevamento coerente e delle tecnologie avanzate delle fibre crea un ciclo di feedback positivo in cui un migliore monitoraggio consente un’ottimizzazione più aggressiva, che aumenta il valore del monitoraggio dei dati per l’analisi predittiva. Le organizzazioni che investono in programmi completi di gestione della qualità del segnale ottengono un'affidabilità misurabilmente più elevata, costi operativi inferiori e una migliore soddisfazione del cliente rispetto a quelle che considerano la qualità dello strato ottico come un ripensamento. In un’era in cui i tempi di inattività della rete possono costare migliaia di dollari al minuto, il business case per un monitoraggio affidabile della qualità del segnale ottico diventa convincente praticamente in tutte le applicazioni di rete.
