Come scegliere il ricetrasmettitore ottico giusto
Mar 27, 2026| Dopo aver aiutato i clienti a specificare i ricetrasmettitori in centinaia di data center e implementazioni aziendali dal 2012, abbiamo appreso che la maggior parte degli errori di selezione si riducono agli stessi problemi: portata errata per la distanza, mancata corrispondenza del tipo di fibra o problemi di compatibilità che si manifestano solo dopo l'arrivo dei moduli sul-sito.
Questa guida illustra il processo di selezione che utilizziamo internamente quando i clienti ci inviano i loro elenchi di porte. Se rispetti i sei fattori seguenti:-fattore di forma, velocità, distanza, tipo di fibra, lunghezza d'onda e compatibilità dello switch-eviterai i problemi che causano resi e ritardi nell'implementazione.
Il tavolo di selezione
Prima di immergerti nei dettagli, utilizza questa tabella per restringere le opzioni. Trova i tuoi requisiti di distanza e velocità e avrai un elenco ristretto di tipi di moduli da valutare.
| Distanza | Velocità | Tipo di fibra | Tipo di modulo | Connettore | Potenza tipica |
|---|---|---|---|---|---|
| Sotto i 100 metri | 10G | OM3/OM4 Multimodale | SFP+SR | LC duplex | 1–1.5W |
| Sotto i 100 metri | 100G | OM3/OM4 Multimodale | QSFP28SR4 | MPO-12 | 3.5W |
| Sotto i 100 metri | 400G | OM3/OM4 Multimodale | QSFP-DD SR8 | MPO-16 | 10–12W |
| 100m–500m | 100G | Modalità OS2 singola- | QSFP28 DR1/PSM4 | LC duplex/MPO-12 | 4–5W |
| 500m–2km | 100G | Modalità OS2 singola- | QSFP28FR1/CWDM4 | LC duplex | 4.5W |
| 2 km-10 km | 100G | Modalità OS2 singola- | QSFP28LR4 | LC duplex | 4.5–5W |
| 500m–2km | 400G | Modalità OS2 singola- | QSFP-DD FR4 | LC duplex | 10–14W |
| 2 km-10 km | 400G | Modalità OS2 singola- | QSFP-DD LR4 | LC duplex | 12–14W |
| Sotto i 100 metri | 800G | OM4 multimodale | OSFPSR8 | MPO-16 | 15–18W |
| 500m–2km | 800G | Modalità OS2 singola- | OSFP DR8/2xFR4 | MPO-16/LC duplex | 18–22W |
Lo schema è semplice: le varianti SR (short range) utilizzano la modalità multimodale da 850 nm per distanze inferiori a poche centinaia di metri, mentre le varianti DR/FR/LR utilizzano la modalità singola- da 1310 nm per corse progressivamente più lunghe. Se il tuo collegamento rientra tra due categorie, scegli l'opzione-di copertura più lunga-il costo aggiuntivo è minimo rispetto alla risoluzione dei problemi di un collegamento marginale.
Abbina prima le porte dello switch
La porta dello switch determina quali moduli puoi prendere in considerazione. Ecco cosa vediamo nelle distribuzioni attuali:

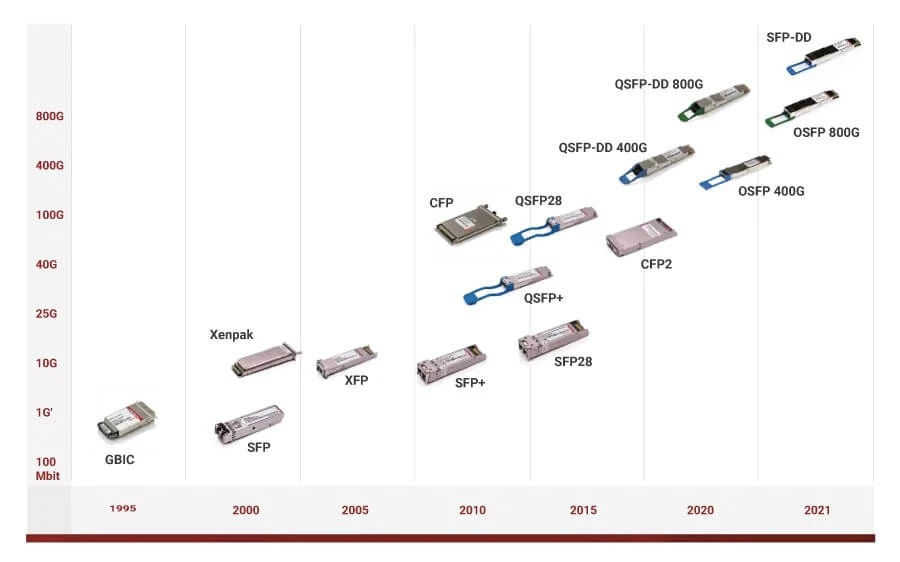

SFP/SFP+/SFP28condividono le stesse dimensioni fisiche. Una porta SFP28 accetterà moduli SFP+ e funzionerà a 10G, ma controlla la documentazione dello switch-alcuni fornitori bloccano le porte a velocità specifiche. Abbiamo visto clienti ordinare moduli SFP28 per switch che supportano solo SFP+ e i moduli semplicemente non si inizializzano.
QSFP+/QSFP28/QSFP56sono la famiglia a quattro-corsie. Le porte QSFP28 generalmente accettano moduli QSFP+ a velocità 40G. ILFattore di forma QSFP28domina le attuali implementazioni 100G grazie alla sua densità di porte-puoi inserire 36 porte su un frontalino dello switch 1U.
QSFP-GGraddoppia il conteggio delle corsie fino a otto, supportando400G in un unico modulo. Queste porte mantengono la compatibilità con le versioni precedenti con QSFP28, che è importante durante le migrazioni quando si collegano nuovi switch spine 400G all'infrastruttura leaf 100G esistente.
OSFPanch'esso utilizza otto corsie ma ha un ingombro fisico maggiore rispetto a QSFP-DD. Le dimensioni extra consentono una migliore gestione termica-importante perModuli da 800Gche consumano 15–22 W e generano calore significativo. Il compromesso è una minore densità di porte sullo switch.
Una cosa che abbiamo imparato dalla gestione delle richieste di compatibilità: l'idoneità fisica non significa compatibilità funzionale. Riceviamo regolarmente ticket da clienti che hanno inserito un SFP+ in una porta solo SFP- o un QSFP28 in una porta QSFP+ che non supporta 100G. Verificare sempre le velocità supportate dalla porta oltre al fattore di forma.
Ciò di cui ha realmente bisogno la tua rete
Adatta la velocità della porta ai tuoi reali requisiti di larghezza di banda, non ai massimi teorici. Un collegamento 10G con una media di 2 Gbps con picchi fino a 5 Gbps ha molto margine. Un collegamento 10G che funziona costantemente al di sopra di 7 Gbps necessita di un percorso di aggiornamento.
Le attuali implementazioni tradizionali sono suddivise per livello di rete:
Livello di accesso al server:10G e 25G dominano la maggior parte dei carichi di lavoro aziendali.Moduli SFP28 a 25Graggiungere un buon equilibrio tra costi e capacità per le moderne NIC dei server. Stiamo riscontrando connessioni server da 100G principalmente per cluster GPU e calcolo ad alte- prestazioni, ma si tratta ancora di una piccola percentuale delle porte totali.
Dalla foglia-al-dorso:100G è lo standard per la maggior parte delle nuove implementazioni. Le organizzazioni che effettuano l'aggiornamento in genere passano prima a 400G sul dorso, quindi sostituiscono gradualmente gli interruttori a foglia quando il budget lo consente. Ciò ti consente di eseguire un ambiente misto durante la migrazione senza aggiornamenti complessi.
Dalla colonna vertebrale-al-nucleo e DCI:400G sta diventando lo standard per-requisiti di larghezza di banda elevati. 800Le implementazioni G stanno accelerando in ambienti iperscalabili, anche se l'adozione aziendale in genere ritarda di 18-24 mesi.
Distanza e budget di collegamento: dove si verificano la maggior parte degli errori
La distanza nominale sulla scheda tecnica di un ricetrasmettitore presuppone condizioni ideali-connettori puliti, entro-fibra specifica, punti di giunzione minimi. Le installazioni reali raramente corrispondono a tali presupposti.
Un calcolo pratico del budget di collegamento deve tenere conto dell'attenuazione della fibra (circa 0,35 dB/km a 1310 nm per modalità singola-), della perdita del connettore (budget di 0,3–0,5 dB per coppia accoppiata), di eventuali punti di giunzione e di un margine di sicurezza per l'invecchiamento dei componenti e le variazioni ambientali. In genere consigliamo di riservare 2–3 dB di margine oltre la perdita calcolata.
Il problema è questo: denominazioni di portata come SR, DR, FR, LR ed ER sono utili come abbreviazione, ma non sono standard universali con specifiche identiche per tutti i fornitori. Un modulo "LR4" di due produttori diversi potrebbe avere budget energetici leggermente diversi. Verificare sempre rispetto alla scheda tecnica effettiva anziché assumere un comportamento coerente.
Per i collegamenti mono-modalità a velocità più elevate, la dispersione cromatica diventa un fattore limitante. Un segnale 10G tollera una dispersione molto maggiore rispetto a un segnale 100G sulla stessa fibra. Questo è il motivo per cui non puoi semplicemente sostituire un 100G-LR4 con un 10G-LR e aspettarti che funzioni alla stessa distanza-la fisica è diversa.
Modalità multimodale e modalità singola-
Il tuo impianto di fibra esistente di solito detta questa scelta. L’estrazione di nuova fibra è costosa e la maggior parte delle implementazioni funziona entro i limiti dell’infrastruttura.
Multimodale (OM3/OM4/OM5)significa un costo del ricetrasmettitore inferiore ma una portata più breve. La fibra OM4 con moduli 100G-SR4 raggiunge circa 100 metri-sufficienti per la maggior parte delle connessioni intra-edifici. La limitazione della distanza si restringe a velocità più elevate, motivo per cui non esiste un modulo standard 400G o 800G che raggiunga distanze significative in modalità multimodale.
Modalità-singola (OS2)significa un costo del ricetrasmettitore più elevato ma una portata notevolmente più lunga. La stessa fibra supporta qualsiasi cosa, dai collegamenti di campus di 500-metri alle connessioni di metropolitana di 80 km-basta cambiare il ricetrasmettitore. Questa flessibilità è il motivo per cui generalmente consigliamo la modalità singola per le nuove installazioni in fibra anche quando gli attuali requisiti di distanza non lo richiedono. La differenza nel costo del cavo è marginale e i ricetrasmettitori sono intercambiabili; la fibra è permanente.
Un modello che vediamo ripetutamente: i clienti scelgono la modalità multimodale per un breve periodo, quindi devono estenderla due anni dopo. La fibra non è in grado di supportare la distanza più lunga alla velocità richiesta, quindi finiscono comunque per utilizzare la nuova modalità singola-. Se stai effettuando un'installazione greenfield, la modalità-single ovunque ti evita grattacapi in seguito.
Lunghezza d'onda: capire bene le nozioni di base
I ricetrasmettitori standard funzionano a 850 nm (multimodale), 1310 nm (modalità singola-a breve/media portata) o 1550 nm (modalità singola-a lunga portata). Due ricetrasmettitori collegati tramite fibra necessitano di lunghezze d'onda compatibili-per le connessioni duplex standard, ciò significa la stessa lunghezza d'onda su entrambe le estremità.
Ricetrasmettitori BiDi (bidirezionali).sono un'eccezione. Questi utilizzano due diverse lunghezze d'onda su un singolo filo di fibra: se un'estremità trasmette a 1310 nm e riceve a 1550 nm, l'altra estremità deve trasmettere a 1550 nm e ricevere a 1310 nm. I moduli BiDi devono essere ordinati e distribuiti come coppie abbinate. Abbiamo gestito casi di supporto in cui i clienti hanno confuso le coppie e il risultato è un collegamento che si rifiuta di visualizzare senza alcun messaggio di errore evidente.
WDM (multiplexing a divisione di lunghezza d'onda)consente più canali su una singola coppia di fibre assegnando a ciascun canale una lunghezza d'onda diversa.CWDMutilizza una spaziatura tra i canali di 20 nm con 18 lunghezze d'onda disponibili-pratico per applicazioni metropolitane e campus in cui la fibra è limitata.DWDMutilizza una spaziatura molto più ristretta (0,8 nm o meno) e supporta 40–96+ canali, ma richiede laser-stabilizzati a temperatura ed è utilizzato principalmente nelle reti degli operatori.
Per la maggior parte delle implementazioni aziendali, sono sufficienti le ottiche standard a-lunghezza d'onda singola. WDM aggiunge costi e complessità che hanno senso solo quando sei vincolato dalla fibra-o hai bisogno di aggregare più percorsi a larghezza di banda-elevata.
Valutazione della temperatura
I ricetrasmettitori commerciali standard funzionano con una temperatura dell'involucro compresa tra 0 e 70 gradi. Questo va bene per data center e locali tecnici climatizzati-. Spingiti al di fuori di tale intervallo e vedrai un degrado o un fallimento delle prestazioni.
I moduli di livello industriale- classificati per temperature comprese tra -40 e 85 gradi costano di più ma sono necessari per armadi esterni, siti di celle, pavimenti di fabbriche con sbalzi di temperatura o qualsiasi luogo senza HVAC affidabile.
L'impatto termico sui ricetrasmettitori è ben-documentato: la corrente di soglia del laser aumenta con la temperatura, causando una deriva della lunghezza d'onda e una variazione di potenza. I dati sull’affidabilità del settore suggeriscono che ogni aumento di 10 gradi della temperatura operativa raddoppia all’incirca il tasso di degrado dei componenti. Un ricetrasmettitore funzionante a 70 gradi raggiungerà la fine-del-vita più velocemente di uno funzionante a 60 gradi, anche se entrambi rientrano nelle specifiche nominali.
Per le implementazioni dei data center, sono appropriati i moduli-di livello commerciale. Per qualsiasi cosa al di fuori di un ambiente controllato, specificare l'intervallo di temperatura industriale e verificare che il fornitore effettui effettivamente i test secondo tale specifica.
Compatibilità con Switch: il segreto nascosto
È qui che molti clienti incontrano problemi. I fornitori di switch programmano i ricetrasmettitori con codici di identificazione che le loro apparecchiature controllano prima di abilitare le porte. Inserisci un modulo senza il codice fornitore previsto e potresti visualizzare messaggi di avviso, funzionalità ridotte o blocco completo della porta a seconda della piattaforma.
Ricetrasmettitori OEMsono garantiti compatibili ma in genere hanno un prezzo notevolmente più alto rispetto alle alternative-di terze parti. Per un modulo QSFP28 da 100G, abbiamo riscontrato prezzi OEM compresi tra 800 e 2.000 dollari rispetto a 200-400 dollari per moduli equivalenti di terze parti-codificati per la stessa piattaforma.
Moduli compatibili di terze parti-utilizzare lo stesso hardware standard MSA-con codifica EEPROM-specifica del fornitore. La chiave è collaborare con un fornitore che effettui effettivamente test rispetto al modello di switch specifico e alla versione del firmware. Nella nostra struttura di Shenzhen manteniamo database di compatibilità che coprono migliaia di combinazioni switch/firmware e moduli pre-programma con i codici fornitore corretti prima della spedizione.
Cosa verificare prima di ordinare:
- Il modello esatto dello switch e la versione attuale del firmware
- Se il fornitore ha testato quella combinazione specifica
- Politica di restituzione se i moduli non funzionano nel tuo ambiente
- Se la ricodifica è disponibile se si modificano le piattaforme di commutazione in un secondo momento
Un malinteso comune: l'utilizzo di moduli di terze-parti non invalida la garanzia del passaggio. Ai sensi del Magnuson-Moss Warranty Act (negli Stati Uniti) e di leggi simili a livello globale, gli OEM non possono negare la copertura della garanzia semplicemente perché si utilizzano-parti di terze parti-, possono negare la copertura solo se dimostrano che il componente di terze-parti ha causato il guasto specifico.
DAC e AOC: quando le ottiche non sono necessarie
Non tutte le connessioni ad alta-velocità necessitano di ricetrasmettitori ottici. Per brevi distanze,Rame ad attacco diretto (DAC)ECavi ottici attivi (AOC)offrire alternative.
Cavi DACsono in rame twinax con connettori integrati su entrambe le estremità. Costo più basso, latenza più bassa, portata limitata-in genere 1-5 metri a seconda della velocità. Sono ideali per connessioni interne a rack-dove la distanza è minima e si desidera la migliore latenza possibile. Lo svantaggio è il peso e il raggio di curvatura; un fascio di cavi DAC diventa rapidamente pesante e ingombrante.
Cavi AOCsono cavi in fibra ottica con moduli ricetrasmettitori collegati in modo permanente. Più leggero del DAC a lunghezze equivalenti, con portata fino a 100 metri per alcune varianti. Il compromesso: non-terminabile sul campo. Se il cavo è danneggiato, sostituisci l'intero gruppo anziché semplicemente ri-terminarlo.
Il quadro decisionale: DAC per lunghezze inferiori a 3 metri quando i costi e la latenza contano di più, AOC per corse di 3-30 metri dove il peso del cavo o le interferenze elettromagnetiche rappresentano un problema, ricetrasmettitori tradizionali con cavi di connessione per lunghezze più lunghe o quando è necessaria la flessibilità per modificare la lunghezza dei cavi.
Pulizia del connettore
Ecco qualcosa che abbiamo imparato dalla gestione dei resi e dei ticket di supporto: la contaminazione dei connettori è responsabile di gran parte di ciò che viene segnalato come "guasto del modulo". I dati sul campo provenienti dalle implementazioni dei data center del Nord America suggeriscono che i connettori sporchi o danneggiati causano la maggior parte dei problemi di collegamento ottico-eppure i moduli stessi risultano perfettamente funzionanti quando li riceviamo indietro.
Una particella di polvere di pochi micron di diametro-invisibile a occhio nudo-può bloccare una parte significativa del segnale ottico. Il risultato sono errori intermittenti anziché guasti completi, il che rende il tipo di problema più difficile da diagnosticare.
Protocollo di prevenzione:
- Ispezionare i connettori con un microscopio a fibra (ingrandimento minimo 200x) prima di ogni inserimento
- Pulisci con salviette-prive di pelucchi e isopropanolo-di grado ottico se la contaminazione è visibile
- Utilizzare detergenti per cassette per le porte del modulo interno
- Mantenere i cappucci antipolvere in posizione fino al momento del collegamento
- Non utilizzare mai aria compressa-perché potrebbe soffiare particelle nel connettore anziché allontanarle da esso
Includiamo ambiti di ispezione delle fibre nel nostro kit di implementazione consigliato proprio per questo motivo. Un microscopio da 400 dollari evita migliaia di inutili sostituzioni di moduli e tempi di risoluzione dei problemi.
Protezione ESD: vale la pena prenderla sul serio
Le scariche elettrostatiche non sempre causano un guasto immediato. Più spesso, crea danni latenti che indeboliscono i componenti e provocano guasti mesi dopo-impossibili da risalire all'errore di gestione originale.
I dati del settore indicano che le scariche elettrostatiche rappresentano il 12-15% dei ritorni sul campo dei ricetrasmettitori quando non vengono seguiti i protocolli adeguati. L'implementazione di procedure ESD corrette-cinturini da polso collegati a terra al telaio dell'apparecchiatura, sacchetti anti-statici fino all'installazione, l'evitamento di basse-condizioni di umidità-riducono tale numero a meno del 2%.
I componenti vulnerabili sono i diodi laser, i fotorilevatori e i circuiti di protezione degli ingressi sui circuiti integrati dei driver. Nessuno di essi tollera bene le scariche statiche e il danno è spesso invisibile finché il modulo non entra in produzione settimane o mesi dopo.
Domande frequenti
D: Possiedo switch Cisco ma desidero utilizzare ricetrasmettitori-di terze parti. Funzioneranno?
R: Sì, con moduli opportunamente codificati. Gli switch Cisco controllano l'ID del fornitore nella EEPROM del modulo e potrebbero visualizzare avvisi o limitare le funzionalità se non lo riconoscono. I moduli di terze parti-programmati con codifica compatibile con Cisco-funzionano senza problemi sulla maggior parte delle piattaforme. La chiave è confermare il modello esatto dello switch e la versione del firmware con il fornitore prima di ordinare. Alcune versioni firmware precedenti sono più rigide di quelle più recenti e la compatibilità può variare in base alla famiglia di switch.
D: Posso mischiare marche di ricetrasmettitori alle estremità opposte di un collegamento?
R: Sì. Ciascun dispositivo necessita di un ricetrasmettitore compatibile con la propria piattaforma switch, ma non è necessario che i ricetrasmettitori corrispondano tra loro. Ciò che conta è rispettare le specifiche tecniche: stessa lunghezza d'onda, stessa velocità, stesso tipo di fibra. Un modulo correttamente codificato in uno switch Cisco può comunicare perfettamente con un modulo OEM in uno switch Juniper se i parametri ottici sono allineati.
D: Il mio collegamento mostra errori ma rimane attivo. Cosa devo controllare prima?
R: Inizia dalla pulizia del connettore-questa è la causa più comune di errori intermittenti. Utilizzare un microscopio a fibra per ispezionare entrambe le estremità. Se i connettori sono puliti, controlla le letture del monitoraggio diagnostico digitale (DDM/DOM) nella CLI dello switch: la potenza Tx dovrebbe corrispondere alle specifiche della scheda tecnica entro un paio di dB, la potenza Rx dovrebbe essere ben al di sopra della soglia di sensibilità del ricevitore. La potenza Rx bassa indica problemi alla fibra o problemi al trasmettitore-end end. Una potenza Rx eccessiva (sovraccarico del ricevitore) suggerisce una mancata corrispondenza della portata-potresti avere ottiche a lunga-portata su un collegamento corto senza un'attenuazione adeguata.
D: Come faccio a sapere se il mio switch bloccherà i moduli di terze-parti?
R: Controlla la documentazione dello switch per informazioni sulle ottiche "qualificate" o "approvate". Sulle piattaforme Cisco, cerca comandi come "servizio non supportato-ricetrasmettitore" che consentano moduli di terze-parti. Su Juniper, cerca i comandi "chassis" relativi all'autenticazione del ricetrasmettitore. In caso di dubbi, chiedi al tuo fornitore i risultati dei test sulla tua piattaforma specifica oppure ordina prima una piccola quantità per verificare prima di una distribuzione su larga scala. I fornitori di terze parti-più affidabili mantengono matrici di compatibilità e possono dirti se hanno eseguito test rispetto al tuo esatto modello di switch e firmware.
D: Dovrei acquistare moduli classificati per una portata più lunga di quella di cui ho bisogno?
R: Non necessariamente. I moduli a lunga- portata hanno una potenza di trasmissione maggiore che può sovraccaricare il ricevitore su collegamenti brevi. Se il tuo collegamento è di 500 metri, non installare ottiche ER classificate per 40 km-ti serviranno attenuatori per evitare la saturazione del ricevitore, che aggiunge costi e un altro potenziale punto di guasto. Acquista moduli corrispondenti ai tuoi reali requisiti di distanza, con forse un margine del 20% per il futuro degrado della fibra. Se finisci per utilizzare ottiche a lunga portata-su un collegamento corto, utilizza attenuatori fissi per portare la potenza ricevuta nell'intervallo corretto.
D: Quali informazioni devo inviare a un fornitore quando richiedo un preventivo?
R: Come minimo: produttore dello switch, numero esatto del modello, versione firmware corrente, velocità richiesta, distanza e tipo di fibra (modalità multipla o singola-). Per le configurazioni breakout, specificare come si desidera che le porte vengano suddivise (ad esempio, da 100G a 4x25G). Se disponi di moduli esistenti che funzionano, il numero di parte di tali moduli ci aiuta a far corrispondere la codifica. Per implementazioni di grandi dimensioni, un foglio di calcolo con i requisiti porta-per-porta (switch, tipo di porta, distanza, altre apparecchiature finali) ci consente di individuare le discrepanze prima della spedizione anziché dopo.
D: Quanto durano in genere i ricetrasmettitori?
R: I moduli di qualità di produttori affermati sono classificati per un MTBF di 100.000 ore-circa 11 anni di funzionamento continuo. La durata della vita nel mondo reale-dipende fortemente dall'ambiente operativo. Nei data center a clima-controllato, la durata tipica è di 7-10 anni. Le implementazioni all'aperto con ampi sbalzi di temperatura hanno una durata di vita più breve, spesso 5-7 anni. Il meccanismo di usura principale è l'invecchiamento del laser: la corrente di soglia aumenta gradualmente nel tempo, fino a richiedere alla fine una corrente di pilotaggio maggiore di quella che il modulo può fornire. Le letture DDM che mostrano un aumento della corrente di polarizzazione nel corso di mesi/anni indicano che un laser si sta avvicinando alla fine della vita utile.
La lista di controllo della selezione
Prima di effettuare un ordine, conferma questi sei parametri:
- Fattore di formacorrisponde alle porte dello switch (SFP+, SFP28, QSFP28, QSFP-DD, OSFP)
- Velocitàcorrisponde alla capacità della porta e ai requisiti di rete
- Distanzacoperto con margine (non specificare fino al limite della portata nominale)
- Tipo di fibracorrisponde all'impianto esistente (multimodale o mono-modalità)
- Lunghezza d'ondaappropriato per il tipo di fibra (850 nm per multimodale, 1310 nm/1550 nm per modalità singola-)
- Compatibilità con l'interruttoreverificato per il modello e il firmware specifici
Se li applichi correttamente, la distribuzione sarà semplice. Perdi qualcuno di loro e ti ritroverai a dover affrontare resi, riordini e ritardi nei progetti.
Se hai bisogno di aiuto per specificare i moduli per una distribuzione,inviaci l'elenco delle portecon modelli di switch, distanze e tipi di fibra. Il nostro team tecnico metterà insieme una raccomandazione basata sui nostri dati di test e sul database di compatibilità.
