Ricetrasmettitore in fibra ottica
Aug 14, 2025|
Tecnologia avanzata per la trasmissione dati di velocità - alta
Nel panorama digitale di oggi, la domanda di velocità -, la trasmissione di dati affidabile non è mai stata maggiore. Il ricetrasmettitore in fibra ottica è la pietra angolare dei moderni sistemi di comunicazione ottica, consentendo la trasmissione senza soluzione di continuità di grandi quantità di dati tra le reti in tutto il mondo. Dallo streaming di contenuti video 4K e 8K al supporto di eventi di trasmissione in diretta, questi dispositivi sofisticati sono componenti essenziali che colmano il divario tra segnali elettrici e ottici.
Un ricetrasmettitore in fibra ottica è un modulo compatto e collegabile che serve doppie funzioni: convertire i segnali elettrici in segnali ottici per la trasmissione (funzione di trasmissione) e convertire i segnali ottici ricevuti a segnali elettrici (funzione di ricezione). Questa capacità bidirezionale rende indispensabile il ricetrasmettitore in fibra ottica nella moderna infrastruttura di telecomunicazioni.
I ricetrasmettitori in fibra ottica abilitano la trasmissione dei dati di velocità - High in moderni data center e reti di comunicazione
Principi fondamentali della comunicazione in fibra ottica
La scienza dietro la trasmissione ottica
Il funzionamento di un ricetrasmettitore in fibra ottica si basa sul principio della riflessione interna totale. Quando la luce viaggia attraverso una fibra ottica, rimbalza sulle pareti in fibra ad angoli maggiori dell'angolo critico, garantendo una perdita minima del segnale a lunghe distanze. Questo fenomeno consente ai moduli del ricetrasmettitore in fibra ottica di mantenere l'integrità del segnale tra chilometri di cavo in fibra.
I componenti principali che consentono questo processo includono:
Fonti luminose
Le moderne unità di ricetrasmettitore in fibra ottica utilizzano diodi emessi alla luce (LED) o diodi laser come fonti di luce. I diodi laser, in particolare i laser a emissione di cavità verticali che emettono laser (VCSEL) e i laser di feedback distribuito (DFB), sono preferiti per applicazioni di velocità - alte a causa della loro coerente uscita della luce e caratteristiche di prestazioni superiori.
PhotoDetector
Dall'estremità ricevente, i moduli del ricetrasmettitore in fibra ottica impiegano fotodiodi, in genere pin (positivi - intrinseci - negativi) o APD (Avalanche Photo Dide), per convertire i segnali ottici in arrivo alla corrente elettrica.

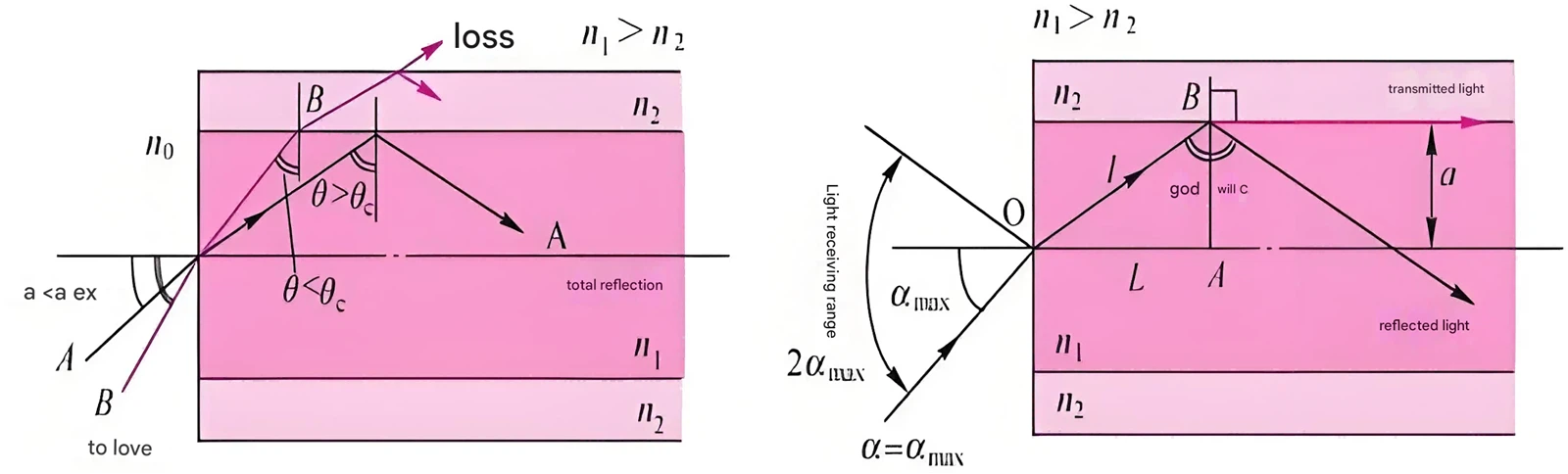

La riflessione interna totale consente alla luce di viaggiare attraverso fibre ottiche con una perdita minima
Multiplexing della divisione lunghezza d'onda (WDM)
I sistemi di ricetrasmettitore in fibra ottica avanzata sfruttano la tecnologia WDM per aumentare drasticamente la capacità di trasmissione. Utilizzando diverse lunghezze d'onda della luce contemporaneamente su una singola fibra, un ricetrasmettitore in fibra ottica può supportare più canali di dati.
Lunghezze d'onda comuni
- 850nm per applicazioni in fibra multimodali
- 1310nm e 1550nm per singoli sistemi in fibra di modalità -
- Dense WDM (DWDM) Canali nella banda C - (1530-1565nm)
Tipi e classificazioni dei ricetrasmettitori in fibra ottica
Transociti SFP
Piccola forma - I ricetrasmettitori collegabili rappresentano uno dei fattori di forma più ampiamente adottati. Questi moduli compatti supportano le velocità dei dati fino a 1 Gbps e sono scambiabili caldi -.
TRANSCEVERS SFP+
Basandosi sulla piattaforma SFP, i moduli SFP+ supportano le velocità dei dati fino a 10 Gbps mantenendo la compatibilità all'indietro con gli slot SFP.
QSFP+ e QSFP28
Per le applicazioni Ultra - High - Speed, i moduli QSFP+ e QSFP28 offrono rispettivamente funzionalità 40G e 100G, utilizzando ottiche parallele.
Serie CFP
I moduli delle serie CFP sono progettati per applicazioni da 100 g e oltre, incorporando sofisticata elaborazione del segnale digitale.
Confronto tra i comuni fattori del ricetrasmettitore in fibra ottica che mostrano differenze di dimensione e tipi di connettore
Classificazioni della distanza di trasmissione
| Tipo di ricetrasmettitore | Intervallo di distanza | Lunghezza d'onda tipica | Tipo di fibra | Applicazioni comuni |
|---|---|---|---|---|
| Short Range (SR) | Fino a 300 m | 850nm | Multimodale | Interconnessione dei data center, reti del campus |
| A lungo raggio (LR) | Fino a 10 km | 1310nm | Single - modalità | Netropolitan Area Networks, Inter - Building Connections |
| Gamma estesa (ER) | Fino a 40 km | 1550nm | Single - modalità | Long - raggio comunicazioni, reti regionali |
| Tricleiver ZR | Fino a 80 km | 1550nm | Single - modalità | Ultra - long - Link di raggio, reti Backbone |
Processo di produzione e flusso di lavoro di produzione
Fabbricazione dei componenti
La produzione di un ricetrasmettitore in fibra ottica di qualità - alta inizia con la fabbricazione di componenti ottici ed elettronici critici. Il processo di produzione prevede diverse fasi sofisticate:
Elaborazione del wafer a semiconduttore
Il diodo laser e i chip fotodiodi utilizzati nei moduli del ricetrasmettitore in fibra ottica iniziano come wafer a semiconduttore. Attraverso la fotolitografia, l'impianto ionico e i processi di crescita epitassiale, le regioni attive sono definite con precisione. Il controllo di qualità in questa fase è cruciale, poiché qualsiasi difetto avrà un impatto diretto sulle prestazioni del ricetrasmettitore in fibra ottica.
Assemblaggio dei componenti ottici
L'assemblaggio del banco ottico rappresenta il cuore di qualsiasi ricetrasmettitore in fibra ottica. Questo processo prevede:
- Die legame:I diodi e i fotodiodi laser sono montati con precisione su sottomissioni utilizzando attrezzature di legame specializzate
- Legame filo:Ultra - fili oro fine o alluminio collegano i dispositivi a semiconduttore alle interfacce elettriche
- Allineamento ottico:Le lenti di accoppiamento e gli isolatori ottici sono allineati con la precisione del micron sub - per massimizzare l'efficienza dell'accoppiamento ottico
Elaborazione del wafer a semiconduttore per diodi e fotodiodi laser
Allineamento ottico di precisione durante la produzione di ricetrasmettitore
Assemblaggio e integrazione PCB
Il circuito di controllo elettronico di un ricetrasmettitore in fibra ottica è assemblato su circuiti stampati ad alta frequenza - (PCB). Questo processo include:
Posizionamento dei componenti
Surface - Mount Technology (SMT) Equipaggiamento Posiziona resistori, condensatori e circuiti integrati con straordinaria precisione. Le tolleranze devono essere estremamente strette per garantire una corretta funzionalità del ricetrasmettitore in fibra ottica.
Saldatura di riflusso
Controllati - Atmosfera Reflow Forni creano giunti di saldatura affidabili prevenendo l'ossidazione che potrebbe degradare le prestazioni del ricetrasmettitore in fibra ottica.
Integrazione del driver IC
I circuiti integrati del driver e del ricevitore specializzati sono incorporati per fornire le interfacce elettriche necessarie e il condizionamento del segnale richiesti per il funzionamento ottimale del ricetrasmettitore in fibra ottica.
Assemblaggio finale e imballaggio
L'assemblaggio finale di un ricetrasmettitore in fibra ottica prevede diverse fasi critiche:
Assemblaggio del percorso ottico
I percorsi ottici di trasmissione e ricezione sono costruiti usando i componenti lavorati di precisione -. Gli isolatori ottici impediscono le riflessioni - che potrebbero destabilizzare il funzionamento laser nel ricetrasmettitore in fibra ottica.
Sigillatura ermetica
I componenti ottici critici all'interno del ricetrasmettitore in fibra ottica sono spesso sigillati ermeticamente per prevenire la contaminazione e garantire una lunga affidabilità del termine -.
Integrazione del connettore
L'interfaccia del connettore in fibra ottica è allineata e fissata con precisione, garantendo un accoppiamento ottico ottimale quando il ricetrasmettitore in fibra ottica è collegato ai cavi in fibra.
Procedure di controllo e test di qualità
Test delle prestazioni ottiche
Ogni ricetrasmettitore in fibra ottica subisce test ottici completi per verificare le specifiche delle prestazioni:
Misurazione della potenza ottica
I misuratori di potenza ottica calibrati verificano che il ricetrasmettitore in fibra ottica trasmetta la potenza rientrante entro i limiti specificati nell'intervallo di temperatura operativa.
Test del rapporto di estinzione
Questo parametro critico garantisce che il ricetrasmettitore in fibra ottica possa chiaramente distinguere tra stati logici "1" e "0" nel dominio ottico.
Analisi del diagramma degli occhi
Alti - Oscilloscopi di velocità catturano diagrammi oculari per verificare l'integrità del segnale e i margini di temporizzazione del ricetrasmettitore in fibra ottica in varie condizioni operative.
Test ambientali
Ciclismo di temperatura
Ogni ricetrasmettitore in fibra ottica è sottoposto a più cicli di temperatura che vanno da -40 a +85 grado per verificare l'affidabilità sotto stress termico.
Vibrazione e test di shock
Lo stress test meccanico garantisce che il ricetrasmettitore in fibra ottica possa resistere ai rigori dell'installazione e del funzionamento in ambienti difficili.
Test di umidità
L'esposizione estesa a condizioni di umidità elevata verifica che la tenuta del ricetrasmettitore in fibra ottica sia efficace e che i componenti rimangono stabili.
Le apparecchiature di test avanzate garantiscono che i ricetrasmettitori in fibra ottica soddisfino rigorosi specifiche per le prestazioni
Elaborazione del segnale digitale e tecnologie avanzate
Correzione dell'errore in avanti (FEC)
I moderni moduli del ricetrasmettitore in fibra ottica - velocità incorporano sofisticati algoritmi FEC per migliorare le prestazioni dei collegamenti ed estendere le distanze di trasmissione. Queste tecniche di elaborazione del segnale digitale consentono al ricetrasmettitore in fibra ottica di correggere gli errori di trasmissione nel tempo reale -, migliorando significativamente l'affidabilità del sistema.
Elaborazione del segnale digitale (DSP)
I moduli di ricetrasmettitore in fibra ottica avanzati utilizzano chip DSP per implementare la compensazione della dispersione cromatica, la compensazione della dispersione della modalità di polarizzazione e l'equalizzazione adattiva per ottimizzare la qualità del segnale in condizioni di canale variabili.
Rilevamento coerente
State - di - The - I sistemi di ricetrasmettitore in fibra ottica art impiegano un rilevamento coerente, che offre una sensibilità superiore rispetto ai metodi di rilevamento diretto. I moduli coerenti utilizzano laser oscillatori locali e ADC di velocità - alti per l'elaborazione avanzata del segnale.
Tecnologia di rilevamento coerente
I moduli coerenti del ricetrasmettitore in fibra ottica rappresentano l'avanguardia della tecnologia di comunicazione ottica, consentendo velocità di dati senza precedenti e distanze di trasmissione. Questi sistemi avanzati utilizzano:
Laser per oscillatori locali
Fornire un segnale di riferimento per la miscelazione coerente, consentendo il rilevamento di informazioni di ampiezza e fase dal segnale ottico in arrivo.
Ibridi ottici a 90 gradi
Abilitando il recupero di informazioni di ampiezza e di fase mediante la suddivisione e la combinazione dei segnali nelle fasi di quadratura.
High - Speed ADCS
Convertire i segnali ottici analogici in formato digitale per l'elaborazione DSP, consentendo algoritmi di compensazione avanzati.
Applicazioni nel settore dei media e dell'intrattenimento
Trasmissioni e strutture di produzione
In ambienti di trasmissione, i moduli del ricetrasmettitore in fibra ottica consentono la trasmissione di segnali video non compressi tra apparecchiature di produzione. L'elevata capacità di larghezza di banda della moderna tecnologia del ricetrasmettitore in fibra ottica è essenziale per:
Trasporto video 4K e 8K
Ultra - High - I formati video di definizione richiedono una larghezza di banda massiccia. Un singolo flusso video 8K può consumare fino a 48 Gbps di larghezza di banda, rendendo cruciale la tecnologia del ricetrasmettitore in fibra ottica avanzata per i flussi di lavoro di produzione - reali.
Copertura degli eventi dal vivo
Le applicazioni di trasmissione esterne si basano sui moduli del ricetrasmettitore in fibra ottica per fornire più feed video da posizioni remote alle strutture di produzione con latenza minima.
Streaming e distribuzione dei contenuti
Content Delivery Networks (CDNS)
Le infrastrutture CDN globali dipendono da collegamenti al ricetrasmettitore in fibra ottica di capacità - elevati per distribuire in modo efficiente il contenuto video. L'affidabilità e le prestazioni dei moduli del ricetrasmettitore in fibra ottica influiscono direttamente sulla qualità dell'esperienza dell'utente.
Interconnessione del data center
Le piattaforme di streaming utilizzano la tecnologia del ricetrasmettitore in fibra ottica per collegare i data center distribuiti geograficamente, garantendo la disponibilità dei contenuti e riducendo la latenza per gli utenti finali.
Tendenze future e sviluppi tecnologici
Integrazione della fotonica del silicio
L'integrazione della tecnologia fotonica del silicio sta rivoluzionando la progettazione del ricetrasmettitore in fibra ottica, offrendo una riduzione dei costi, una maggiore densità di integrazione e una migliore efficienza energetica.
Tecnologie quantistiche
Le applicazioni di comunicazione quantistica emergenti stanno guidando lo sviluppo di moduli di ricetrasmettitore in fibra ottica specializzati in grado di gestire gli stati quantici di luce per le comunicazioni sicure Ultra -.
Integrazione dell'intelligenza artificiale
Next - i moduli del ricetrasmettitore in fibra ottica di generazione stanno incorporando algoritmi di intelligenza artificiale per manutenzione predittiva, ottimizzazione adattiva e gestione della rete intelligente.
Evoluzione della frequenza dati previsto
La domanda di velocità di dati più elevate continua ad accelerare, guidata da applicazioni emergenti in media, cloud computing e IoT. La tecnologia del ricetrasmettitore in fibra ottica si sta evolvendo per soddisfare queste richieste attraverso innovazioni in formati di modulazione, multiplexing della divisione di lunghezza d'onda e elaborazione avanzata del segnale.
Entro il 2030, possiamo aspettarci una distribuzione commerciale di ricetrasmettitori di classe Terabit - che consentiranno la prossima generazione di applicazioni e servizi di larghezza di banda -.
Considerazioni ambientali e sostenibilità
Pratiche di produzione verde
I principali produttori di ricetrasmettitore in fibra ottica sono implementazioni di pratiche sostenibili durante il ciclo di vita del prodotto:
Selezione del materiale
Utilizzo di materiali ecologici e riducendo l'uso di sostanze pericolose nella produzione di ricetrasmettitore in fibra ottica.
Efficienza energetica
Sviluppare moduli di ricetrasmettitore in fibra ottica con un minor consumo di energia per ridurre i requisiti complessivi dell'energia della rete.
Programmi di riciclaggio
Stabilire i programmi back di Take - per fine - di - moduli del ricetrasmettitore in fibra ottica per promuovere i principi di economia circolare.
Standard e conformità del settore
Organizzazioni di standard internazionali
Standard IEEE
L'Istituto di ingegneri elettrici ed elettronici mantiene standard critici per le interfacce del ricetrasmettitore in fibra ottica e i requisiti delle prestazioni.
ITU - T Consigli
L'International Telecommunication Union fornisce standard globali per le applicazioni del ricetrasmettitore in fibra ottica nelle reti di telecomunicazione.
Accordi MSA
Gli accordi di sorgente multi - garantiscono l'interoperabilità tra i moduli del ricetrasmettitore in fibra ottica da diversi produttori.
Test di conformità e certificazione
Ogni ricetrasmettitore in fibra ottica commerciale deve sottoporsi a rigorosi test di conformità per garantire l'adesione agli standard del settore. Questo include:
Test EMI/EMC:Verificare la compatibilità elettromagnetica per garantire che il ricetrasmettitore in fibra ottica non interferisca con altre apparecchiature e rimane inalterato da fonti elettromagnetiche esterne.
Certificazione di sicurezza:Garantire la sicurezza degli utenti e delle attrezzature attraverso la conformità agli standard di sicurezza internazionali per i prodotti laser e la sicurezza elettrica.
Conformità ambientale:Incontrare ROHS e altre normative ambientali che limitano l'uso di sostanze pericolose nella produzione del ricetrasmettitore in fibra ottica.
Specifiche tecniche e metriche per le prestazioni
Indicatori di prestazione chiave
Tasso di errore bit (BER)
Una metrica critica che definisce l'affidabilità dell'operazione del ricetrasmettitore in fibra ottica, in genere specificata come migliore di 10^- 12 per moduli di alta qualità. Ciò significa meno di un errore di bit in ogni trilione di bit trasmessi.
Segnale ottico - a - Rapporto di rumore (OSNR)
Questo parametro determina la sensibilità e il margine di prestazione dei sistemi di ricetrasmettitore in fibra ottica in presenza di rumore ottico. Valori OSNR più elevati indicano una migliore qualità del segnale e una maggiore portata di trasmissione.
Tolleranza alla dispersione cromatica
I moderni moduli del ricetrasmettitore in fibra ottica devono funzionare in modo affidabile in una vasta gamma di caratteristiche di dispersione in fibra. I ricetrasmettitori avanzati incorporano la compensazione basata su DSP - per estendere la tolleranza di dispersione.
Calcoli del budget di potenza
Il budget di potenza ottica di un sistema di ricetrasmettitore in fibra ottica determina la distanza di trasmissione massima e il numero di componenti ottici che possono essere inclusi nel collegamento. Questo calcolo considera:
Formula di budget di potenza
Power Budget=output del trasmettitore Power - Sensibilità al ricevitore
La perdita totale del collegamento deve essere inferiore al budget di potenza per garantire un funzionamento affidabile
Perdite di collegamento
Compresa l'attenuazione delle fibre, perdite del connettore e perdite di giunzione che riducono la resistenza del segnale.
Margini di sistema
Best practice di installazione e manutenzione
Procedure di gestione adeguate
Protezione ESD
I moduli del ricetrasmettitore in fibra ottica contengono componenti elettronici sensibili che richiedono una protezione da scarico elettrostatica adeguata durante la manipolazione e l'installazione. Usa sempre cinghie da polso a terra e superfici di lavoro statiche anti -.
Cure del connettore ottico
Le interfacce ottiche dei moduli del ricetrasmettitore in fibra ottica devono essere mantenute pulite e protette dalla contaminazione per mantenere prestazioni ottimali. Utilizzare strumenti di pulizia adeguati e coprire sempre connettori inutilizzati.
Gestione della temperatura
Una corretta gestione termica garantisce che i moduli del ricetrasmettitore in fibra ottica operano entro intervalli di temperatura specificati per la massima affidabilità e durata della vita. Garantire un'adeguata ventilazione e raffreddamento nei rack delle apparecchiature.
Risoluzione dei problemi e diagnostica
Monitoraggio della diagnostica digitale (DDM)
I moderni moduli del ricetrasmettitore in fibra ottica incorporano capacità DDM, fornendo un monitoraggio temporale reale di parametri critici tra cui potenza ottica, temperatura e corrente di polarizzazione. Ciò consente una manutenzione proattiva e una risoluzione più rapida dei problemi.
Test dei collegamenti
La corretta messa in servizio dei collegamenti del ricetrasmettitore in fibra ottica prevede test completi usando il tempo ottico - Reflexometers di dominio (OTDRS) e tester a tasso di errore di bit (BERTS) per verificare la qualità del collegamento e i margini delle prestazioni.
Passaggi comuni di risoluzione dei problemi
Verificare i posti a sedere adeguati del ricetrasmettitore in fibra ottica nella sua presa
Verificare la presenza di connettori ottici puliti e non danneggiati
Misurare i livelli di potenza ottica ad entrambe le estremità del collegamento
Verificare la verifica della temperatura eccessiva nel rack dell'attrezzatura
Verifica la compatibilità tra i modelli di ricetrasmettitore e le apparecchiature
Consultare i dati DDM per parametri operativi anormali
Il ricetrasmettitore in fibra ottica rappresenta uno dei componenti più critici nei moderni sistemi di comunicazione ottica. Dall'abilitazione di Ultra - High - Definizione Video Streaming per supportare le architetture del data center della generazione successiva -, la tecnologia del ricetrasmettitore in fibra ottica continua a evolversi per soddisfare sempre - crescenti richieste di larghezza di banda.
Mentre ci muoviamo verso un mondo sempre più connesso, l'importanza di soluzioni per il ricetrasmettitore in fibra ottica affidabili e alte - non possono essere sopravvalutate. Il continuo progresso nella tecnologia del ricetrasmettitore in fibra ottica, tra cui l'integrazione della fotonica del silicio, il rilevamento coerente e l'IA - ha abilitato l'ottimizzazione, assicura che questi dispositivi rimangano in prima linea nella tecnologia di comunicazione ottica.
La dipendenza del settore dei media e dell'intrattenimento dalla tecnologia del ricetrasmettitore in fibra ottica per i formati video 4K, 8K e futuri dimostrano il ruolo fondamentale che questi dispositivi svolgono nel fornire contenuti di qualità - alti globali. Man mano che i requisiti di larghezza di banda continuano a crescere, i produttori di ricetrasmettitore in fibra ottica devono continuare a innovare, sviluppando soluzioni che combinano prestazioni, affidabilità e costo eccezionali -.
Comprendere l'ecosistema completo della tecnologia del ricetrasmettitore in fibra ottica - dai principi fondamentali ai processi di produzione, alle applicazioni e alle tendenze future - è essenziale per chiunque sia coinvolto nella progettazione, distribuzione o manutenzione di moderni sistemi di comunicazione ottica. Il ricetrasmettitore in fibra ottica rimarrà senza dubbio una tecnologia di pietra angolare mentre costruiamo l'infrastruttura per il mondo digitale di domani.
